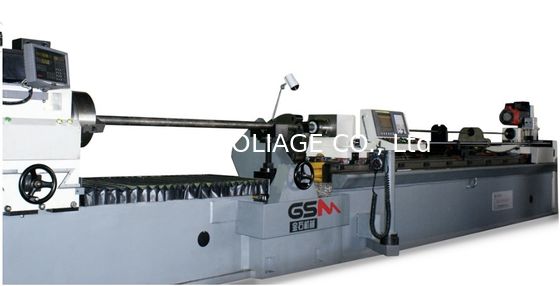

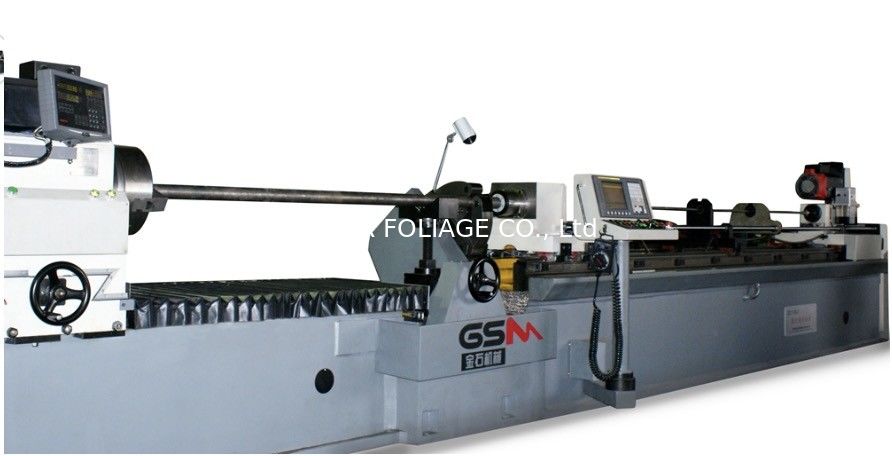

ZK2135E/2500 Máquina de perforación profunda con funciones de rotación e indexación CNC

ZK2135E/2500 Máquina de perforación profunda con función de rotación e indexación CNC del eje principal de la pieza de trabajo

Máquina de perforación de agujeros profundos ZK2135E/2500El cuerpo de acogida está dividido en la parte izquierda y como sujeción de la pieza de trabajo y la parte derecha como sistema de alimentación del tallo del taladro.La cara del extremo se acopla con los tornillos y alfileres. El chuck hidráulico y el marco central hidráulico se utilizan para sujetar la pieza de trabajo. Las partes básicas de la máquina son HT300 fundición precisa. El tornillo de bola y la guía de rodamiento se utilizan para la alimentación del tallo del taladro.

Características

1. Se introduce el método de procesamiento perforando con una pistola (líquido de refrigeración de aceite interno y eliminación de astillas externas)

2. Se introduce el sistema de control CNC de la marca FUNAC.

3. El husillo de perforación¿Qué quieres decir?La velocidad de rotación es ajustada en frecuencia.

4. La pieza de trabajo está sujetada por un chuck hidráulico y un marco central.

5. La máquina es capaz de perforar agujeros concéntricos, agujeros excéntricos y agujeros de indicación.

Parámetro principal

Capacidad de perforación

1. No. del eje:1 PCS

2. Rango de diámetro de perforación:φ5¿Qué quieres decir?φ35 mm

3. Profundidad máxima de perforación:2500En el caso de los

4. Rango de diámetro de la pieza:φ270 mm; φ500 mm

5. Max. longitud de la pieza de trabajo:2500En el caso de los

6. Max. excéntrico: φ270 mm; φ500 mm

Velocidad de perforación

1. Velocidad de rotación del tallo del taladro:5500 r/min.

2.Rango de velocidad de alimentación:Se aplican las siguientes medidas:

3.Velocidad de movimiento Se aplican las siguientes medidas:

Precisión de la perforación

1. Desviación:Profundidad de perforación ≤ 1,0/1000(relación longitud/diámetro ≤ 100)

2. Precisión dimensional:Se trata de7¿Qué quieres decir?IT10

3. La rugosidad:¿Qué es esto?8¿Qué quieres decir?Ra3.2

Potencia de la máquina

1. Potencia del motor del tallo de la perforación:5.5 KW

2. Potencia del motor rotativo e indexador de la pieza de trabajo:2.2 KW

3. Motor de la bomba de aceite: 2x5.5

4. Potencia del motor de alimentación:1.8 KW

5. Potencia de la máquina de enfriamiento de aceite:2.8 KW

6.Potencia total:28KW

Sistema hidráulico

1. Max. Flujo: 110 L/min

2. Max. Presión:12 MPa

3. Precisión del filtro:20 mm

4- ¿ Por qué?Capacidad del depósito de aceite:1360 - ¿ Qué?

Dimensión y peso básicos

1. Superficie del suelo:(L*W*H) 7800*3200*1500 mm

2. Distancia entre el centro del tallo del taladro y el suelo:1070 mm

3. Peso del sistema hidráulico:2 T

4. Peso del motor principal:8T.

Partes de máquinas de procesamiento

Aplicación típica: soporte hidráulico, cilindro, orificios concéntricos y orificios excéntricos de las piezas del eje.
