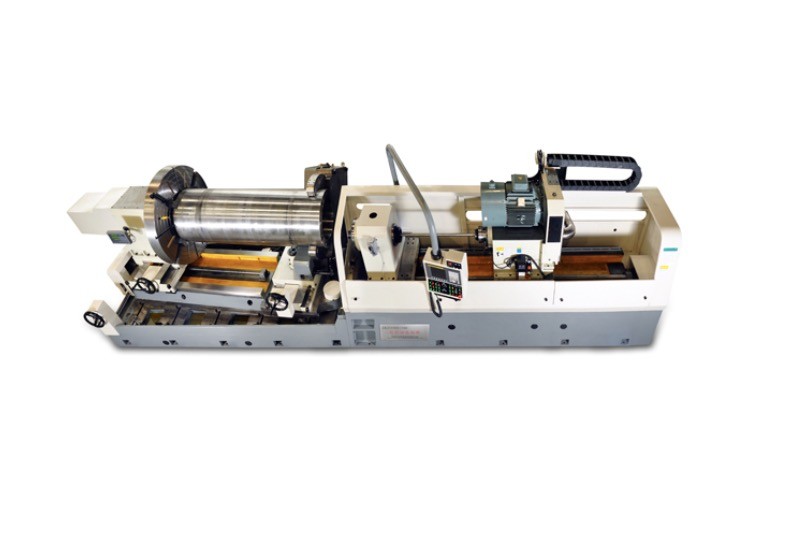

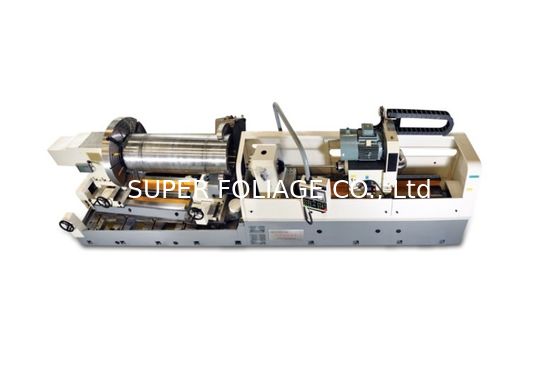

Taladradora de agujeros profundos BTA ZK21150*D/1500

Máquina de perforación de agujeros profundos BTA ZK21150*D/1500

El procesamiento emplea la metodología BTA (eliminación de chips internos) utilizando un sistema CNC FANUC OI Mate TC. El tallo del taladro funciona con movimientos rotativos y de alimentación,con una velocidad de ajuste de frecuencia variable. El eje de la pieza de trabajo cuenta con indicación CNC y se puede bloquear durante las operaciones de perforación.con una longitud de más de 20 mm,, facilitan la perforación precisa de agujeros concéntricos e indexadores.

Capacidad de perforación
1- Número de huso: 1 PCS
2. Diámetro de perforación Rango: φ40·φ80 mm Diámetro del agujero perforado: φ150 mm
3Profundidad máxima de perforación: 1500 mm
4. Máximo rango de longitud de sujeción:Las demás medidas
5Diámetro máximo de sujeción de la llave: φ1250 mm Diámetro de sujeción del marco central: φ100·320 mm; φ300·680 mm
6.Distancia de movimiento de la cabeza hidráulica: 300 mm
7Diámetro del orificio indicado: φ600 mm
Velocidad de perforación
1Velocidad de rotación máxima del tallo del taladro: 650 r/min.
2Rango de velocidad de alimentación: ≤ 200 mm/min
3Velocidad de movimiento rápida ≤ 2000 mm/min
Precisión de la perforación
1- Desviación: ≤1,0/1000 (relación entre longitud y diámetro < 100)
2Precisión de las dimensiones: ≤ IT12
3. rugosidad: ≤Ra3.2
4. Precisión de indicación: ±1′
5. Precisión de rotación: ±3′
Potencia de la máquina
1- Potencia del motor de la perforación: 37 KW
2Potencia de enfriamiento por aceite:3.5 KW
3Motor de la bomba de aceite: 2 × 18,5 kW (grupo de doble bomba)
4Potencia del motor de alimentación:2.5 KW
5. Servo motor de indicación de potencia: 2.5KW
Sistema hidráulico
1. Flujo máximo: 450 L/min
2. Presión máxima: 5 MPa
3. Precisión del filtro:20 mm
4.Capacidad del depósito de aceite: 2400 l
Dimensión y peso básicos
1. Área de suelo: 7000 × 3500 × 2250 mm
2Distancia entre el centro de la base del taladro y el suelo: 1600 mm
3Peso del motor principal: 16 toneladas
4Peso del sistema hidráulico: 3 T
