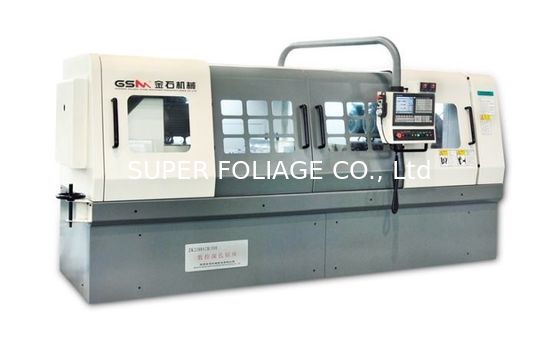

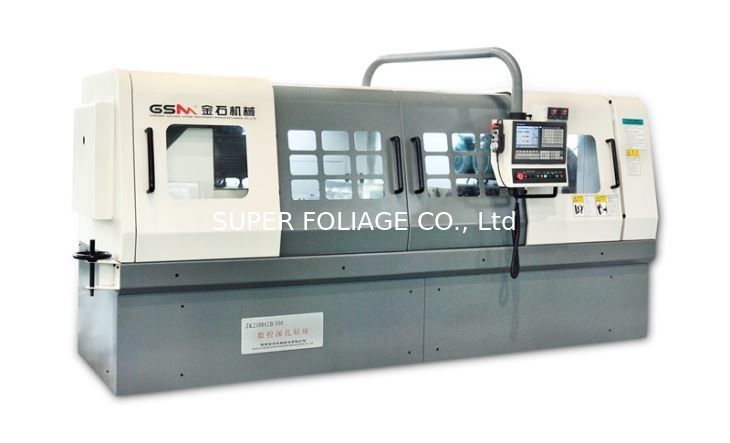

Taladradora de agujeros profundos de doble husillo ZK2108×2B/500 para aplicaciones de precisión en la industria médica de pequeño diámetro

Máquina de perforación CNC de alta precisión con características avanzadas

Características

1. Se introduce el método de procesamiento de perforación de pistola ((liquido de refrigeración de aceite interno y eliminación de astillas externas);

2.Control CNC, el sistema es introducido marca FANUC;

3La velocidad de rotación del husillo de perforación se ajusta a la frecuencia.

4.La pieza de trabajo se localiza automáticamente por el forro y se cierra con una pinza.

Parámetro principal

Capacidad de perforación

1No. del eje:2 PCS

2.Rango de diámetro de perforación:φ1 es el valor de5¿Qué quieres decir?φ8,0 mm

3Profundidad máxima de perforación:500 mm

4.Rango de diámetro de la pieza de trabajo:≤φ50 mm

5.Max. longitud de la pieza de trabajo:500 mm

Velocidad de perforación

1.Max. Velocidad de rotación del tallo del taladro: 15000 r/min

2- Pieza de trabajo rotativa:500 r/min.

3Rango de velocidad de alimentación:Se aplican las siguientes medidas:

4.Velocidad de movimiento rápido: ≤ 2000 mm/min

Precisión de la perforación

1- La confusión.:Profundidad de perforación ≤ 1,0/1000(piezas de trabajo no rotativas)

Profundidad de perforación ≤ 0,5/1000(con una longitud de diámetro superior a 20 mm,)

2. Precisión dimensional:IT7¿Qué quieres decir?IT11

3- La rugosidad.:¿Qué es esto?4¿Qué quieres decir?- ¿Por qué no?6

Potencia de la máquina

1- Potencia del motor del taladro:2 × 1,1 KW

2Potencia del motor rotativo de la pieza de trabajo: 2×1.1 kW

3. Potencia del motor de la bomba de aceite:2 × 4,0 KW

4. Potencia del motor de alimentación:1.8 KW

5.Poder de la máquina de enfriamiento de aceite:2.8 KW

Sistema hidráulico

1.Max. Flujo: 2 × 20 L/min

2.Max. Presión:16 MPa

3.Precisión del filtro: 10 mm

4- ¿ Por qué?Capacidad del depósito de aceite: 960 L

Dimensión y peso básicos

1. Área en el suelo:(L*W*H) 4500*3000*1800 mm

2Distancia entre el centro del tallo del taladro y el suelo: 1070 mm

3.Alta desde el centro del tallo del taladro y el carril de guía:297.0 mm

4.Distancia entre los husillos:Las demás:

5Peso del motor principal:5.0 T

Partes de máquinas de procesamiento

Aplicación típica: cuerpo de la válvula de la aguja, boquilla, tornillo de hueso, manguera del eyector.
