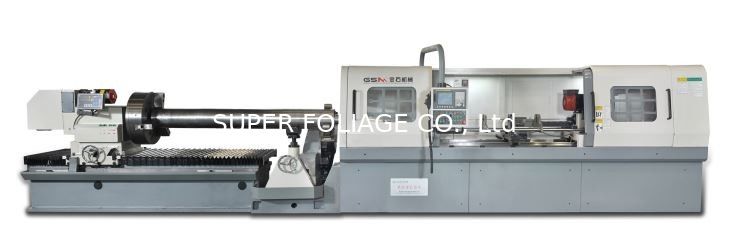

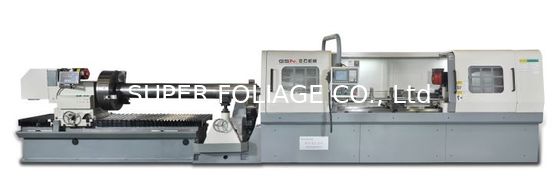

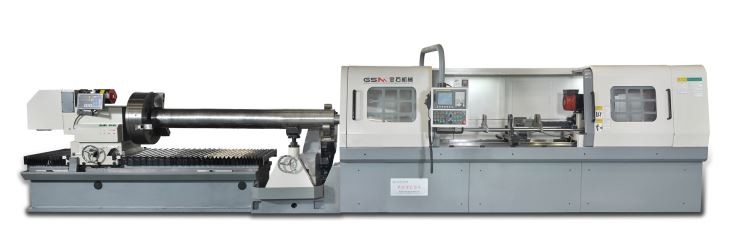

ZK2135E/2500 Máquina de perforación de agujeros profundos con husillo rotativo e indexador CNC

Máquina de taladrado de agujeros profundos ZK2135E/2500 con husillo rotativo e indexación CNC

La máquina de taladrado de agujeros profundos ZK2135E/2500 presenta capacidades avanzadas, incluida la tecnología de taladrado con cañón con refrigerante de aceite interno y eliminación de virutas externa. Está equipada con un sistema de control CNC de la marca FANUC y un husillo de taladrado rotativo de frecuencia ajustada. La pieza de trabajo se sujeta de forma segura mediante un mandril hidráulico y un bastidor central, lo que permite que la máquina realice operaciones de taladrado de agujeros concéntricos, excéntricos e indexados con alta precisión.

Parámetro principal

Capacidad de taladrado

1. Número de husillos: 1 pieza

2. Rango de diámetro de taladrado: φ5～φ35 mm

3. Profundidad máxima de taladrado: 2500 mm

4. Rango de diámetro de la pieza de trabajo: φ270 mm; φ500 mm

5. Longitud máxima de la pieza de trabajo: 2500 mm

6. Excentricidad máxima: φ270 mm; φ500 mm

Velocidad de taladrado

1. Velocidad rotacional máxima del vástago del taladro: 5500 r/min

2. Rango de velocidad de avance: ≤1500 mm/min

3. Velocidad de movimiento rápido ≤2000 mm/min

Precisión de taladrado

1. Inclinación: ≤1.0/1000 profundidad de taladrado(relación longitud/diámetro≤100)

2. Precisión dimensional: IT7～IT10

3. Rugosidad: Ra0.8～Ra3.2

Potencia de la máquina

1. Potencia del motor del vástago del taladro: 5.5 KW

2. Potencia del motor rotativo e indexador de la pieza de trabajo: 2.2 KW

3. Motor de la bomba de aceite: 2×5.5

4. Potencia del motor de avance: 1.8 KW

5. Potencia de la máquina de refrigeración por aceite: 2.8 KW

6. Potencia total: 28KW

Sistema hidráulico

1. Caudal máximo: 110 L/Min

2. Presión máxima: 12 MPa

3. Precisión del filtro: 20 um

4．Capacidad del depósito de aceite: 1360 L

Dimensión básica y peso

1. Área de suelo:(L*W*H) 7800*3200*1500 mm

2. Distancia entre el centro del vástago del taladro y el suelo: 1070 mm

3. Peso del sistema hidráulico: 2 T

4. Peso del motor principal: 8 T
