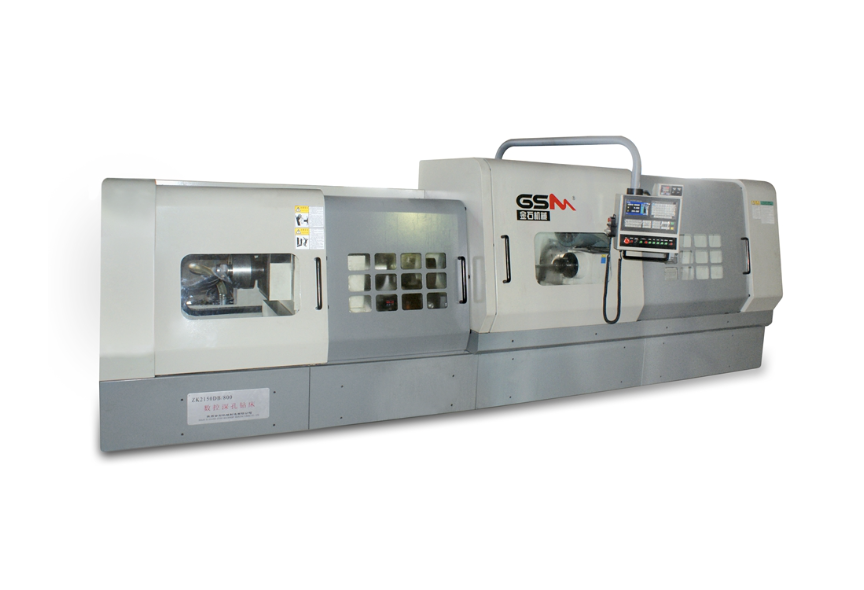

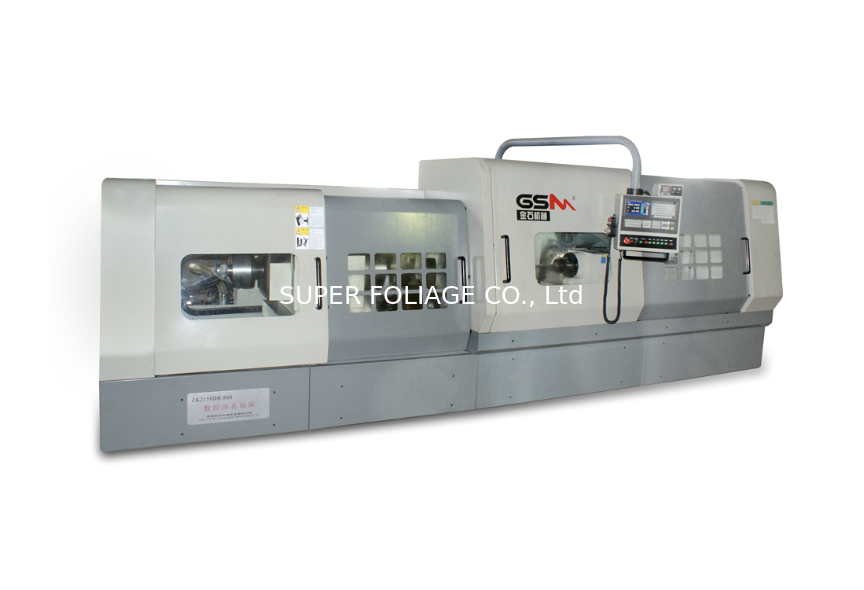

Máquina de perforación de agujeros profundos BTA ZK2180*DB/1500

Máquina de perforación de agujeros profundos BTA ZK2180*DB/1500

Método de procesamiento: BTA, eliminación de chips internos Sistema CNC: FANUC OI Mate TC / GSK980TDC (opcional) Tela de perforación: giratoria y alimentación, ajuste de velocidad de frecuencia Pieza de trabajo Eje: giratorio a velocidad nominal
Cubierta de guía: accionado hidráulico
En el caso de las máquinas de ensamblaje, el valor de la presión de ensamblaje se calculará en función de las condiciones de ensamblaje.

Capacidad de perforación
1- Número de huso: 1 PCS
2. Diámetro de perforación Rango: φ40·φ80 mm
3Profundidad máxima de perforación: 1500 mm
4Diámetro máximo de la pieza de trabajo: φ320 mm; φ500 mm.
6. Máxima longitud de la pieza de trabajo: 1500 mm
Velocidad de perforación
1Velocidad de rotación máxima del tallo del taladro: 750 r/min.
2Velocidad de rotación de la pieza: 31,5 r/min.
3Rango de velocidad de alimentación: ≤ 1500 mm/min
4Velocidad de movimiento rápida ≤ 2000 mm/min
Precisión de la perforación
1- Desviación: ≤1,0/1000 (relación entre longitud y diámetro < 100)
2. Precisión de las dimensiones: IT8 IT11
3. rugosidad: Ra1,6 Ra3.2
Potencia de la máquina
1Potencia del motor de perforación: 30 KW
2Potencia de rotación de la pieza de trabajo: 3,0 kW
3Potencia de enfriamiento por aceite:0.8 KW
4.Motor de la bomba de aceite: 15.0+11.0 KW (grupo de doble bomba)
5Potencia del motor de alimentación:3.5 KW 22 M.N.
6Potencia total: 65 kW
Sistema hidráulico
1- Flujo máximo: 300 l/min
2. Presión máxima: 5 MPa
3Precisión del filtro:20 mm
4.Capacidad del depósito de aceite: 1360 L.
Dimensión y peso básicos
1- Área de suelo: 6500 × 3000 × 1800 mm
2Distancia entre el centro del tallo del taladro y el suelo: 1070 mm
3Peso del motor principal: 7,5 toneladas
4Peso del sistema hidráulico: 2,5 T
