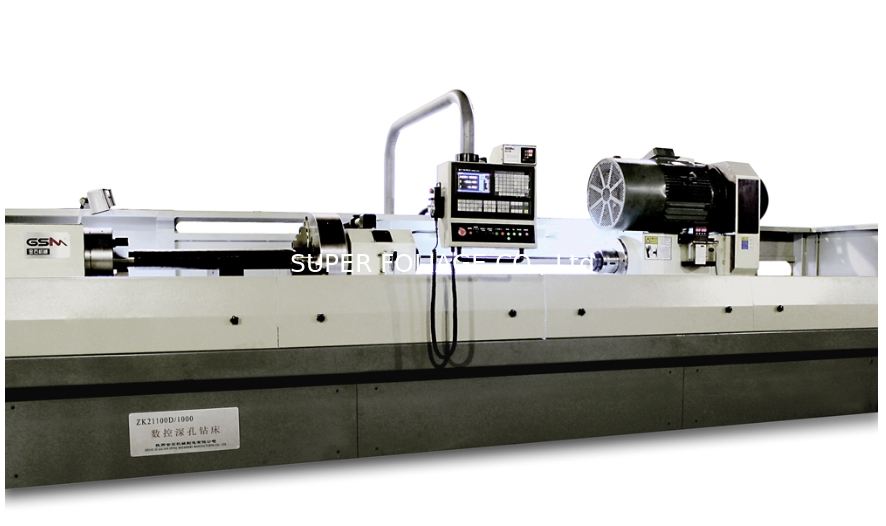

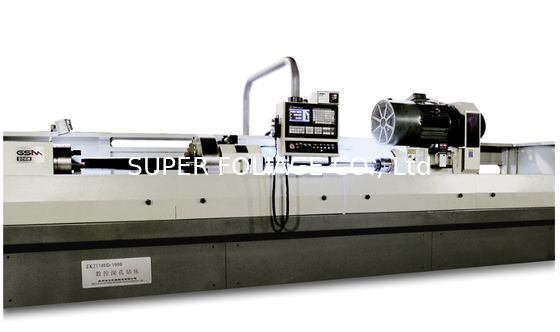

Taladradora de agujeros profundos BTA ZK21100*D/1000

Taladradora de agujeros profundos BTA ZK21100*D/1000

Método de procesamiento: BTA, remoción interna de virutas
Sistema CNC: FANUC OI Mate TC / GSK980TDC (Opcional)
Eje de perforación: rotativo y avance, ajuste de velocidad de frecuencia. Pieza de trabajo: no rotativa
Manguito guía: accionado hidráulicamente
Sujeción: La parte izquierda de la pieza de trabajo se sujeta mediante un mandril hidráulico, la derecha se sujeta mediante un mandril autocentrante manual. La sujeción es fiable.

Capacidad de perforación
1. Número de husillos: 1 pieza
2. Rango de diámetro de perforación: φ40～φ100 mm
3. Profundidad máxima de perforación: 1000 mm; 1500 mm
4. Diámetro máximo de la pieza de trabajo: 250 mm; 320 mm 5. Rango de longitud de sujeción: 1000 mm; 1500 mm Velocidad de perforación
1. Velocidad rotacional máxima del eje de perforación: 750 r/min
2. Rango de velocidad de avance: ≤200 mm/min
3. Velocidad de movimiento rápido ≤1000 mm/min
Precisión de perforación
1. Sesgo: ≤1.0/1000 (relación longitud/diámetro <100)
2. Precisión dimensional: IT8～IT11
3. Rugosidad: Ra1.6～Ra3.2
Potencia de la máquina
1. Potencia del motor del eje de perforación: 37 KW
2. Potencia de refrigeración por aceite: 0.8 KW
3. Motor de la bomba de aceite: 2×11 KW (grupo de doble bomba) 4. Potencia del motor de avance: 4.7 KW 30 M.N
5. Potencia total: 70KW
Sistema hidráulico
1. Caudal máximo: 320 L/Min
2. Presión máxima: 5 MPa
3. Precisión del filtro: 20 um
4．Capacidad del tanque de aceite: 1600 L
Dimensión básica y peso
1. Área de suelo: 6500×3000×1800 mm
2. Distancia entre el centro del eje de perforación y el suelo: 1070 mm
3. Peso del motor principal: 7.5 T
4. Peso del sistema hidráulico: 2.5 T
